Focke-Wulf Fw 190 A-8

von Michael Wittmann (1:48 Eduard Bausätze)

Zum Original

Die Focke-Wulf Fw 190, genannt „Würger“, war ein deutsches Jagdflugzeug des Zweiten Weltkriegs. Die bei Focke-Wulf in Bremen unter der Leitung von Chefkonstrukteur Kurt Tank entwickelte Maschine wurde ab 1941 in hoher Stückzahl für die Luftwaffe produziert und als zweiter Standardjäger neben der Messerschmitt Bf 109 eingesetzt. Bis zum Kriegsende 1945 wurden rund 19.500 Fw 190 in verschiedenen Versionen produziert.

Neben der Verwendung als Jagdflugzeug wurde der Typ als Aufklärer, Jagdbomber, Nachtjäger und Erdkampfflugzeug eingesetzt. Die meisten Fw 190 wurden von einem luftgekühlten 14-Zylinder-Doppelsternmotor vom Typ BMW 801 angetrieben. Zum Erreichen besserer Höhenleistungen waren spätere Versionen mit flüssigkeitsgekühlten Zwölfzylinder-V-Motoren ausgestattet.

Focke-Wulf Fw 190 A-8

Die A-8-Variante ermöglichte der Fw 190 zum ersten Mal den bereits in früheren Varianten geplanten, bis dato jedoch nicht erfolgreich umgesetzten Einsatz des MW-50-Systems für eine kurzzeitige Leistungssteigerung des Motors. Zu diesem Zweck wurde die Maschine mit einem Tank von 115 Litern Kapazität hinter dem Pilotensitz zur Aufnahme des Methanol-Wasser-Gemisches ausgestattet. Dieser Tank konnte alternativ als interner Zusatztank für Benzin genutzt werden und machte eine Verlegung der Funkausrüstung unmittelbar hinter den Pilotensitz nötig. Gleichzeitig wurden die Sauerstoffflaschen des Piloten nach hinten verlegt und rund um den neuen Tank platziert. Der Zugang erfolgte über eine runde Zugangsklappe auf der Unterseite des Rumpfes, unmittelbar hinter den Tragflächen, an der die A-8-Variante leicht erkannt werden kann.

Focke-Wulf Fw 190 A-8

Die geringfügige Schwerpunktverschiebung, die der zusätzliche Tank bewirkte, wurde durch eine Verlegung des Unterrumpfpylons ETC 501 um 200 mm nach vorne ausgeglichen, der zudem nun standardmäßig ab Werk montiert wurde. Weitere Änderungen betrafen die Verlegung des Tankstutzens unterhalb der hinteren Cockpithaube sowie eine weitere Zugangsklappe zur Funkausrüstung auf der rechten Rumpfseite. In dieser Form stellte der Rumpf der Fw 190 den Ausgangspunkt aller folgenden Varianten einschließlich der Fw 190 D und der weiterentwickelten Ta 152 dar. Die A-8 wurde mit einem FuG-16-ZY-Funkgerät ausgestattet, das über eine charakteristische Peitschenantenne unter der linken Tragfläche unmittelbar hinter dem Radschacht verfügte und der Fw 190 die Nutzung des Y-Peilverfahrens zur Positionsbestimmung erlaubte. Gleichzeitig wurde das Pitotrohr zur Geschwindigkeitsmessung an die rechte Tragflächenspitze verlegt.

Focke-Wulf Fw 190 A-8

Neben dem leistungssteigernden MW-50-System wurde die A-8 ab Juli 1944 serienmäßig mit einer erhöhten Notleistung ausgestattet. Dadurch konnte der Ladedruck in Bodenhöhe von 1,42 ata auf 1,58 ata und in größeren Höhen auf 1,65 ata gesteigert werden. Diese Maßnahme führte – je nach Flughöhe – zu einer Erhöhung der Spitzengeschwindigkeit zwischen 22 und 25 km/h, wodurch zum Beispiel die Höchstgeschwindigkeit der Fw 190 A-8 in Bodennähe von 548 km/h auf 578 km/h und in 6.300 m Höhe von 644 km/h auf 652 km/h anstieg. Im Gegensatz zum C-3-Einspritzsystem war hier keine zusätzliche Einbringung von Kraftstoff mehr erforderlich. Wie bei allen Systemen für die Sonder- und Notleistung des Motors war seine Verwendung zeitlich auf zehn Minuten begrenzt (allerdings konnte es nach dem Abkühlen des Motors mehrmals pro Einsatz verwendet werden).

Ab der A-8 verfügte die Fw 190 über einen neuen Propeller mit paddelförmigen Blättern aus Holz. Die für die Jagdbombervariante F-2 der Fw 190 entwickelte geblasene Cockpithaube, welche die Sicht des Piloten verbesserte, wurde zum Teil auch an den Maschinen der Variante A-8 montiert. Die neue Haube verfügte zudem über einen verbesserten Panzerschutz und eine verstärkte Abstützung des Kopfpanzers des Piloten.

Focke-Wulf Fw 190 A-8

Wie bereits die vorangegangenen Varianten, war auch die A-8 in der Lage, eine Vielzahl von Rüstsätzen mitzuführen, von denen die Sätze R2, R6, R7 und R8 die gebräuchlichsten waren. Mit dem Rüstsatz R8, der zwei 30 mm-Maschinenkanonen MK 108 in den Außenflügeln mit 55 Schuss Munition pro Waffe umfasste, entstand eine in der Truppe „Sturmbock“ genannte Variante der A-8. Da die Fw 190 besser geeignet war, eine große Zahl schwerer Waffen zu tragen als die Bf 109, wurde die „Sturmbock“-Variante entwickelt, um die schwer bewaffneten und gut gepanzerten amerikanischen Bomber bekämpfen zu können. Die A-8/R8 war mit zwei MG 151/20E in den Innenflügeln sowie den 30 mm-Kanonen in den Außenflügeln bewaffnet. Zusätzliche Panzerplatten schützten den Piloten gegen Beschuss von der Seite, „Scheuklappen“ genannte Verstärkungen der Cockpithaube verbesserten den Schutz auch im Kopfbereich. Diese 30 mm starken Panzerglasscheiben erfreuten sich bei den Besatzungen jedoch nicht ungeteilter Beliebtheit, da sie die Sicht des Piloten einschränkten und in größeren Höhen zum Vereisen neigten. Um das zusätzliche Gewicht der Kanonen und der Panzerung zumindest teilweise auszugleichen, wurden bei den „Sturmbock“-Maschinen die vor dem Cockpit montierten 13 mm-MG 131 gewöhnlich demontiert. Maschinen der A-8-Variante wurden zudem häufig als Erprobungsträger für zahlreiche Waffen und andere Ausrüstungen, aber auch als Testmaschinen für Motorenentwicklungen genutzt.

Focke-Wulf Fw 190 A-8

Ab 1944 wurde im Rahmen des Jägernotprogramms die Produktion von Jagdflugzeugen massiv erhöht. Dies setzte auf Seiten der Hersteller eine gut aufeinander abgestimmte Fertigung und effektive Kooperationen mit Zulieferern von Unterkomponenten voraus. Die Fw 190, die sich aufgrund ihrer modularen Bauweise ähnlich gut für die Massenfertigung eignete wie die Bf 109, wurde in der A-8-Variante in großen Stückzahlen in allen mit Focke-Wulf zusammenarbeitenden Flugzeugwerken hergestellt. Neben den bereits etablierten Werken begann die Produktion nun auch in Cottbus, Sorau, Posen und bei den Norddeutschen Dornier-Werken in Wismar. Kleinere Unternehmen stellten weniger komplexe Baugruppen her, übernahmen Instandsetzungen und führten das Material abgeflogener und von den Einsatzgeschwadern ausgesonderter Flugzeuge der Wiederverwertung zu. Aufgrund dieser Anstrengungen zur Erhöhung der Produktion stellt die A-8 mit 6.550 Exemplaren die meistgebaute Variante der Fw 190 dar.

Quelle: Wikipedia

Focke-Wulf Fw 190 A-8

Zum Modell

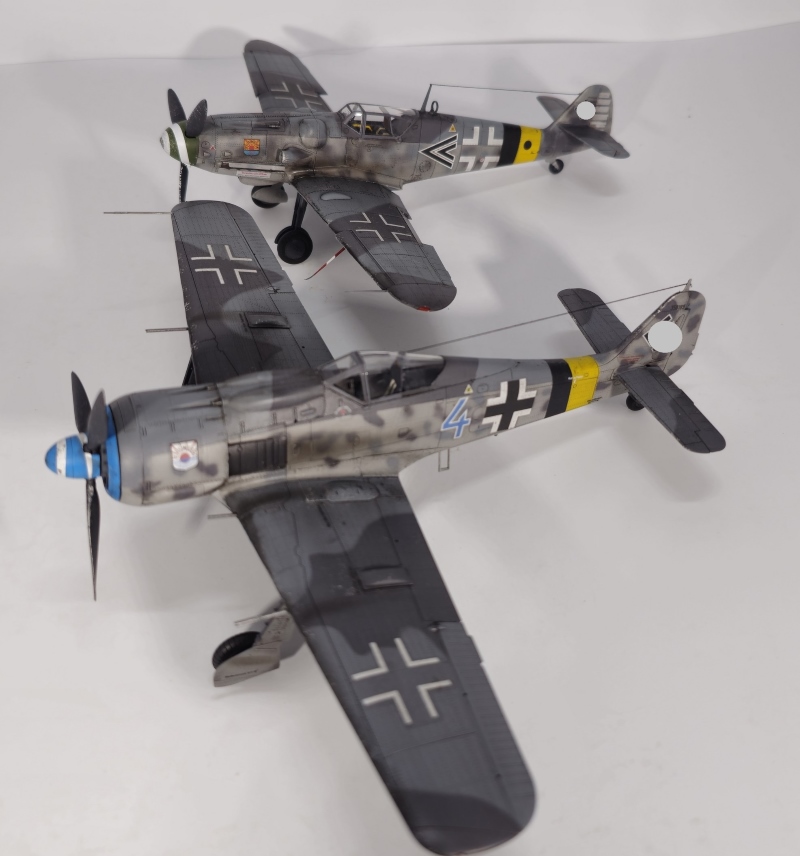

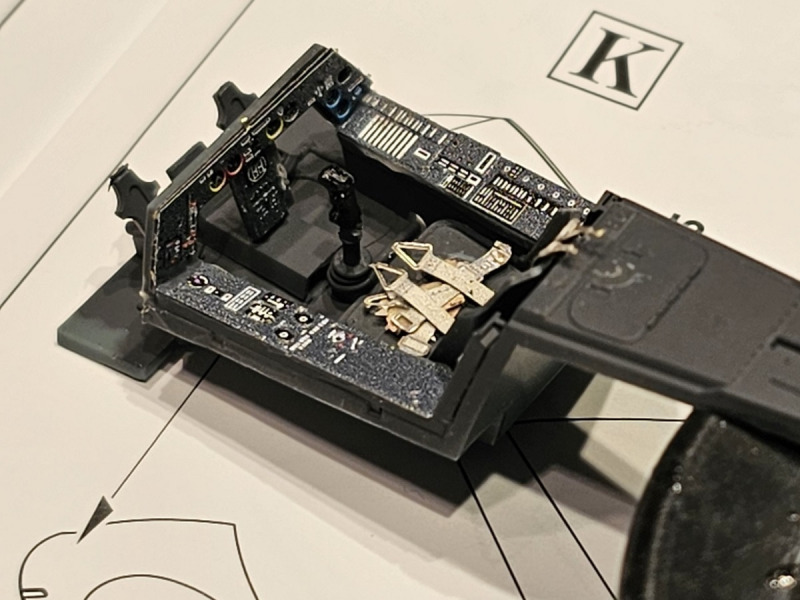

Nachdem ich die 109er des Eismeergeschwaders gebaut habe, wollte ich auch eine dazu passende Fw 190 bauen. Dabei kam ich auf die Fw 190 A-8 von Eduard in der Profi Pack-Edition aus dem Jahr 2019. Profi Pack heißt bei Eduard, dass neben dem eigentlichen Modell auch Ätzteile, Resinteile und Abdeckmasken beiliegen - und das für knappe 30€.

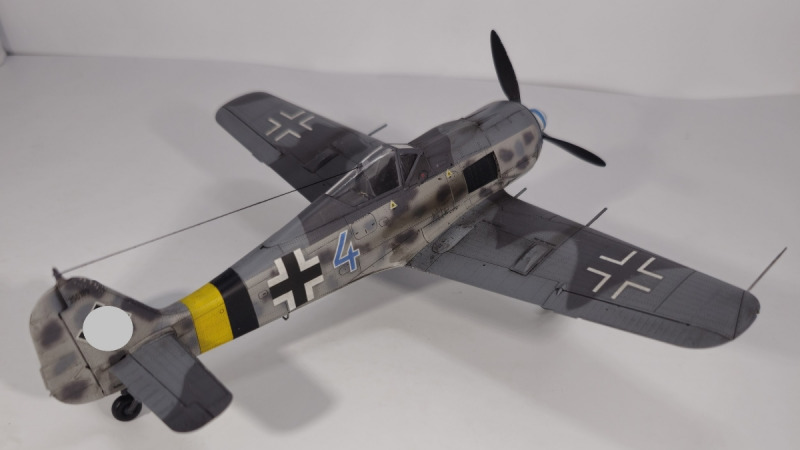

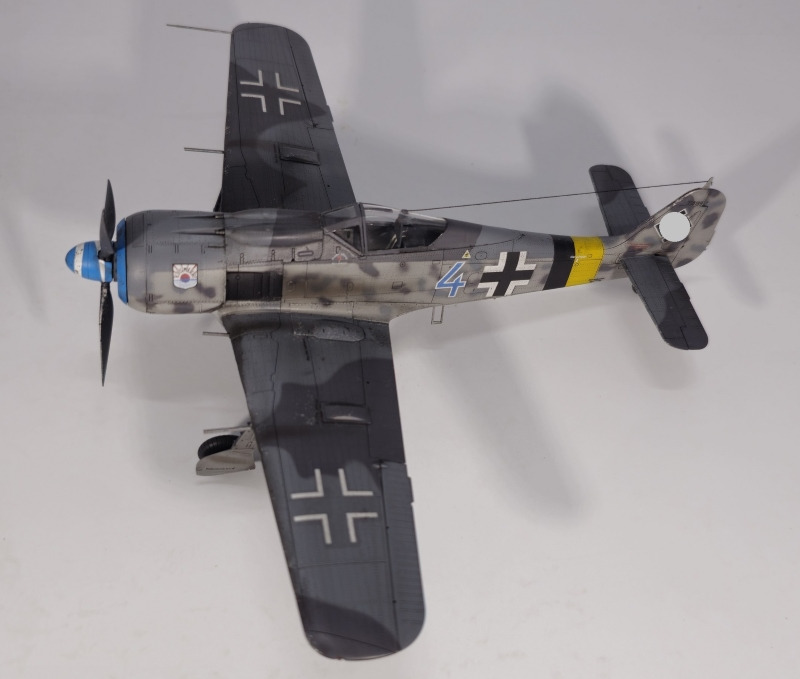

Meine dargestellte 190er flog Oberleutnant Rudi Linz der 12. Staffel des Jagdgeschwaders 5 "Eismeer", das in Herdla/Norwegen im Frühjahr 1945 dort eingesetzt war.

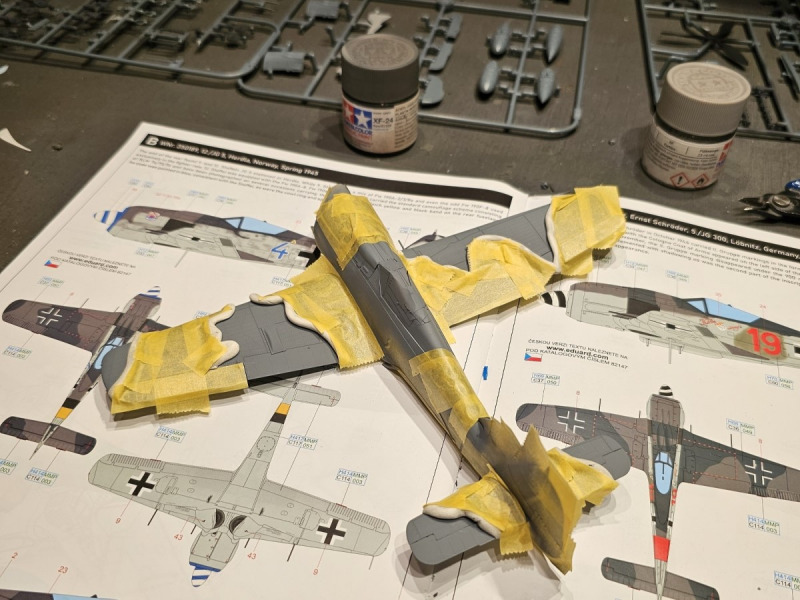

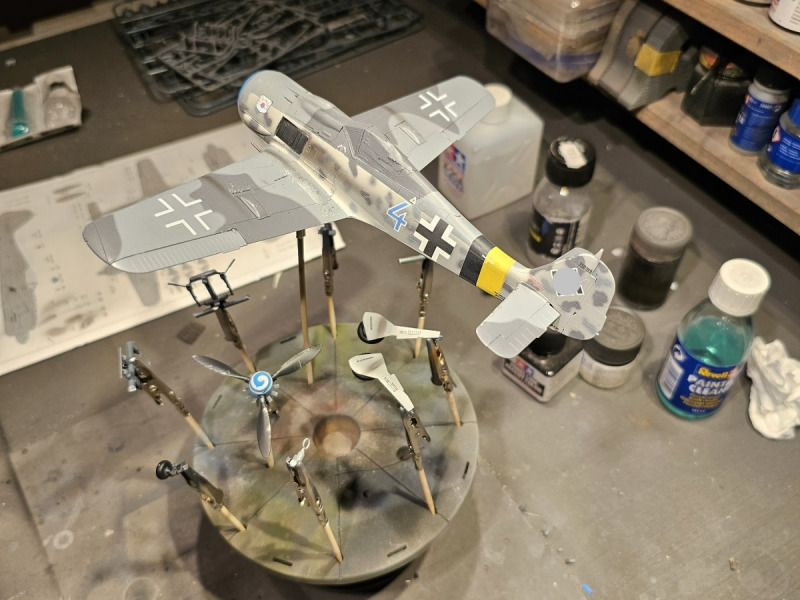

Wie schon erwähnt, ist das Modell ein Rundum-Sorglos-Paket. Es ist alles in der Schachtel, was man braucht. Das Flugzeug stellt keine großen Herausforderungen beim Bau. Die Passgenauigkeit ist gut, schöne Details und eine gute Bauanleitung lassen keine Wünsche offen. Farben verwendete ich von Tamiya; das Washing stammt diesmal auch von Tamiya.

Focke-Wulf Fw 190 A-8
