Legion Condor

(Eduard Bausätze - Nr. 1140)

Eduard Bausätze - Legion Condor

Produktinfo:

Hersteller:Eduard Bausätze
Sparte:Flugzeuge Militär bis 1939
Katalog Nummer:1140 - Legion Condor
Maßstab:1:48
Kategorie:Bausätze (Plastik)
Erschienen:2016
Preis:UVP 41,25 €

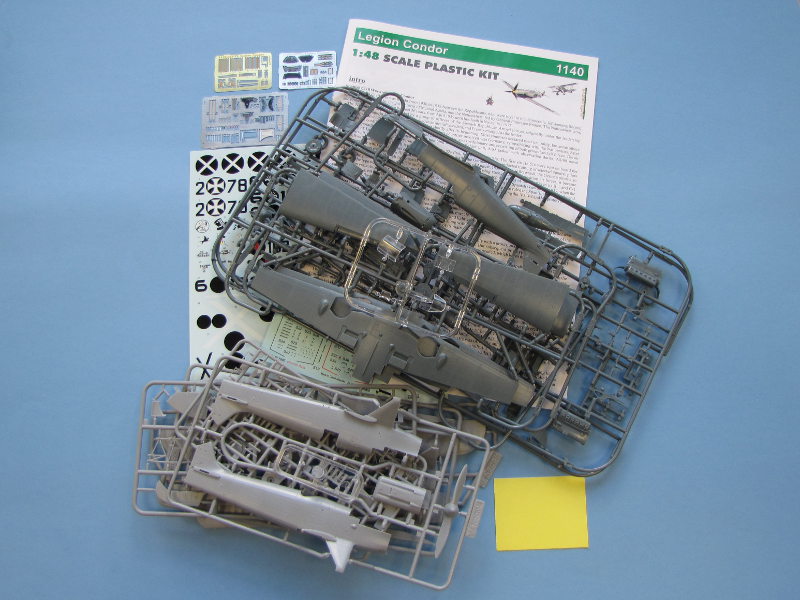

Inhalt:Heinkel He 51:
  • 6 Spritzlinge mit 88 Einzelteilen
  • 1 Ätzteilplatine
Messerschmitt Bf 109:
  • 6 Spritzlinge mit 157 Einzelteilen
  • 2 Ätzteilplatinen
  • 1 Markierungsbogen mit Wartungshinweisen
Für beide Modelle:
  • 1 Bauanleitung
  • 1 Markierungsbogen
  • 1 Maskierungsschablone

Besprechung:

Die Legion Condor

Während des Spanischen Bürgerkrieges (von Juli 1936 bis April 1939) wurden die Putschisten unter der Führung von General Franco durch ein deutsches Expeditionskorps maßgeblich unterstützt. Durch die fortschrittliche Militärtechnik aus Deutschland, insbesondere bei den Flugzeugen, ging Franco als Sieger aus diesem Konflikt hervor. Für das Deutsche Reich, aber auch die anderen Unterstützer-Nationen, konnten die Soldaten Erfahrungen bei Einsätzen sammeln. Da Europa auf einen Weltkrieg zusteuerte, war der Spanische Bürgerkrieg eine willkommene Möglichkeit, Personal und Material auf dieses Ereignis vorzubereiten.

Die „Legion Condor" ist hauptsächlich durch die deutschen Flugzeuge vom Typ Messerschmitt Bf 109, Heinkel He 111 oder Dornier Do 17 bekannt. Aber so gut wie jeder andere deutsche Flugzeugtyp aus dieser Zeit wurde in Spanien in mehr oder weniger großer Anzahl geflogen.

Eduard Bausätze - Legion Condor

Heinkel He 51

Die He 51 gehörte zu den ersten Typen, mit denen die neue deutsche Luftwaffe nach 1933 ausgerüstet wurde. Für ihre damalige Zeit war der Doppeldecker eine gelungene Konstruktion. Jedoch durch den rasanten technischen Fortschritt im Flugzeugbau schon wenige Jahre später, war die He 51 schnell veraltet. Dennoch wurden 93 Maschinen nach Spanien verschifft. Alle bei der Legion Condor eingesetzten He 51 erhielten die Typen-Kennnummer „2" und ihre individuelle Nummer. Im Laufe des Konfliktes stellte sich aber heraus, dass der Doppeldecker gegen die republikanischen, von Russland gelieferten, I-16 Rata im Luftkampf deutlich im Nachteil war. Um dieses Kräfteverhältnis wieder auszugleichen, sendete Deutschland die neue Messerschmitt Bf 109 nach Spanien.

Der Bausatz

Anlässlich des 80. Jahrestages des Ausbruch des Spanischen Bürgerkrieges bringt Eduard mit diesem „Dual Combo" diesen Doppelbausatz in limitierter Auflage auf den Markt. Die He 51 stammt von Roden, wie man unschwer auf den Spritzlingen lesen kann. Die Qualität der Einzelteile ist sehr ansprechend. Die versenkten und erhabenen Gravuren sind passend für ein Modell in diesem Maßstab. Kleinere Unsauberkeiten sind schnell entfernt. Für das „ab Werk" schon gut detaillierte Cockpit legt Eduard noch eine Ätzteilplatine mit nützlichen Details, z.B. Austauschteile für das Instrumentenbrett und Sitzgurte, mit bei. Der Maskierungsbogen enthält Schablonen für die Räder/Felgen (auch wenn davon unter den Radabdeckungen später nicht mehr viel zu erkennen ist), sowie für den Windabweiser. Alle Ruder sind separat dargestellt und können in variablen Positionen montiert werden. Verbesserungswürdig sind die langgezogenen und markanten Abgasrohre. Sie sind nur rudimentär hohl angedeutet. Wer hier Wert auf ein realistisches Aussehen legt, sollte sich auf den Zurüstmarkt umsehen.

Die Bauanleitung wurde von Eduard neu erstellt. Sie ist leicht verständlich aufgebaut. Auf den ersten Blick fehlt eine Anleitung für die Montage der Verspannungsdrähte. Doch auf Seite 6, rechts unten, steht ein Vermerkt, wo dieser Plan abgerufen werden kann. Die Farbangaben beziehen sich auf Produkte von Gunze und der RLM-Farbpalette. Der große Markierungsbogen stammt von Cartograf. Der qualitativ hochwertige Bogen enthält alle Markierungen für vier Maschinen der Heinkel He 51.

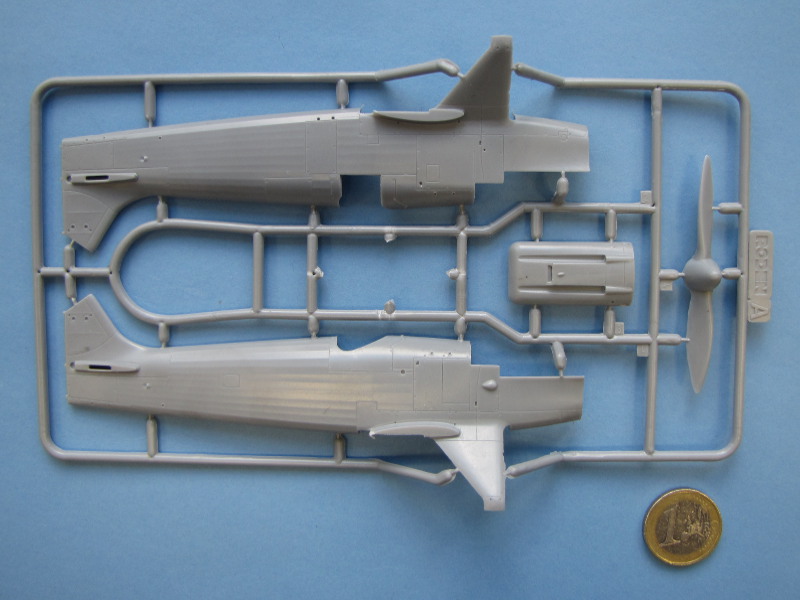

Die Heinkel He 51 als Modell

Legion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion Condor
Legion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion Condor
Legion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion Condor

Legion Condor



Messerschmitt Bf 109

Wie ernst auf deutscher Seite die Erprobung des kommenden Standardjäger der Luftwaffe genommen wurde, zeigt sich daran, dass mit den Bf 109 V3 bis V6 vier Versuchsmaschinen nach Spanien entsendet wurden. Es folgten Maschinen der A, B, C, D und E-Serie. Insgesamt sollen zwischen 130 und 140 Exemplare der Bf 109 bei der Legion Condor eingesetzt worden sein. Die Maschinen hatten die Typen-Kennung „6" und die jeweilige, individuelle, Nummer.

Der Bausatz

Der Bausatz der Bf 109 stammt von Eduard und ist die bekannte Version der E-1/E-3. Er ist um einiges komplexer aufgebaut als der der He 51. Details können hier oder hier nachgelesen werden. Die Qualität der versenkten Gravuren und Nietenreihen ist bemerkenswert gut. Zwei Ätzteilplatinen sowie die andere Hälfte des Markierungsbogens ergänzen den Bausatz. Es liegen Bauteile für den Motor mit bei, dazu zwei Sorten Abgasrohre und die Rumpfbewaffnung vor dem Cockpit. Alternativ hat Eduard die Tragflächenunterseite mit und ohne den „Beulen" der Tragflächenbewaffnung beigelegt. Auch hier können vier Einsatzmaschinen dargestellt werden. Der zweite, kleinere, Markierungsbogen enthält ein Set mit Wartungshinweisen für die Bf 109. Dieser stammt ebenfalls von Eduard.

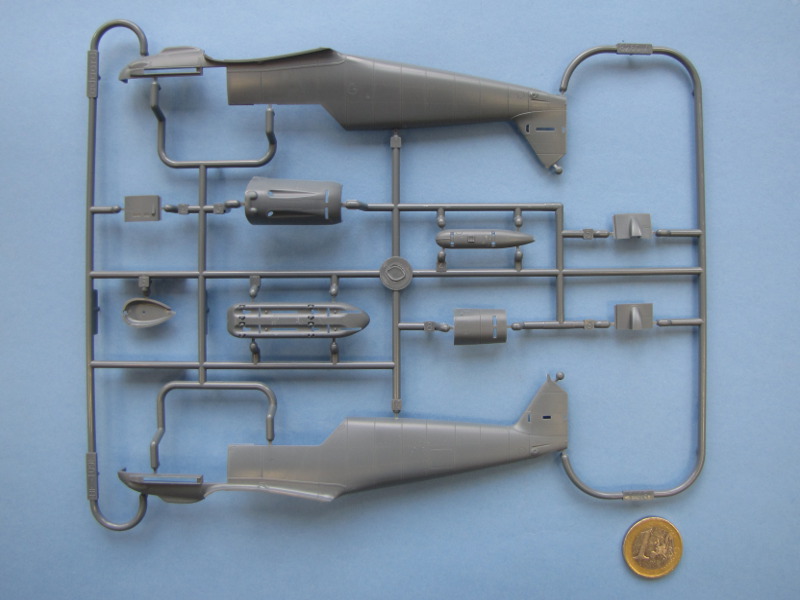

Die Messerschmitt Bf 109 als Modell

Legion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion Condor
Legion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion Condor
Legion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion Condor
Legion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion Condor

Legion Condor

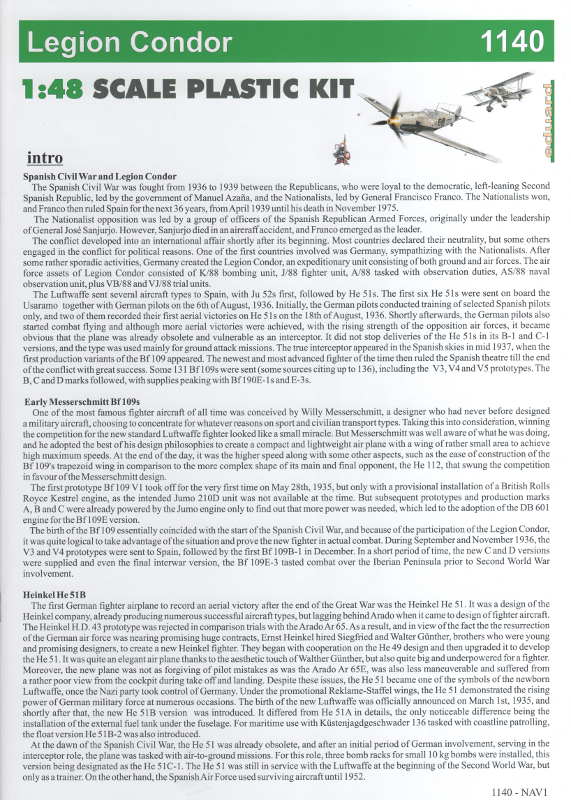

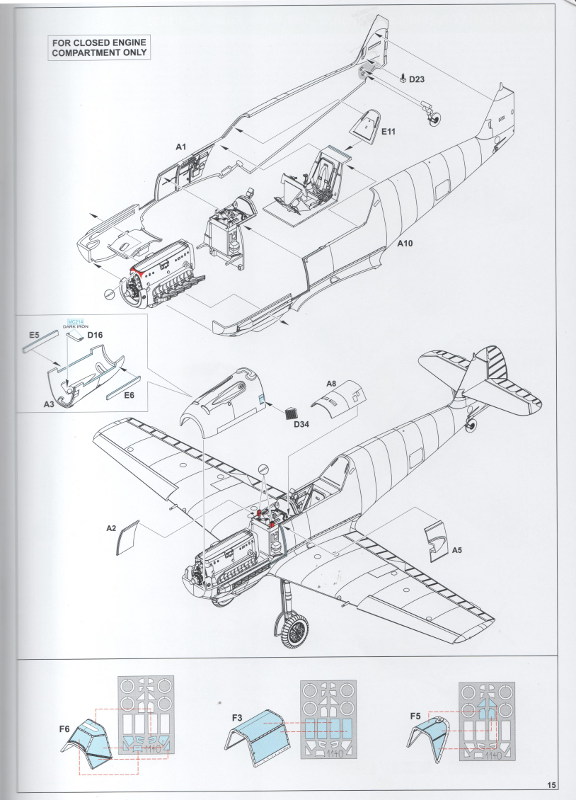

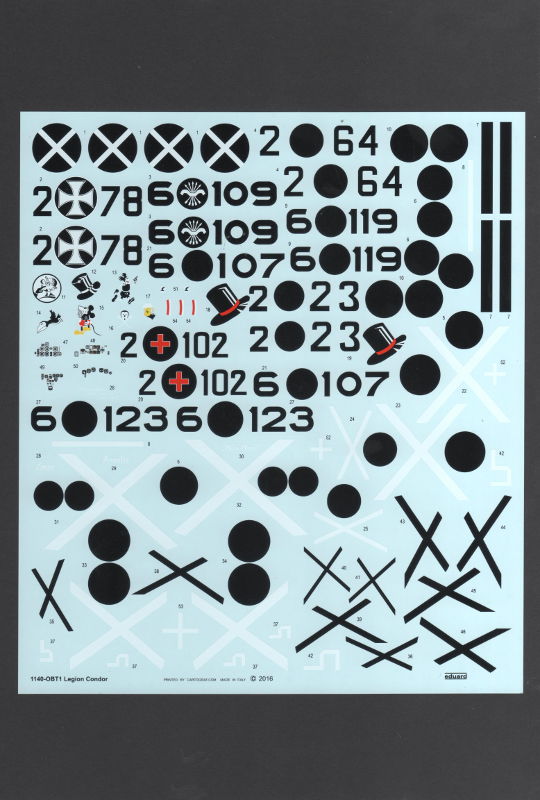

Die Bauanleitung, Ätzteile und Markierungen

Legion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion Condor
Legion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion Condor

Legion Condor



Legion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion Condor
Legion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion CondorLegion Condor

Legion Condor



Eduard Bausätze - Legion Condor

Das Jet and Prop Foto-Archiv 12 ist eine ideale Quelle für Fotos zum Thema.
Das Jet and Prop Foto-Archiv 12 ist eine ideale Quelle für Fotos zum Thema.

Darstellbare Maschinen:
  • Heinkel He 51 B-1, Kennung 2.23, Pilot Oblt. Hannes Trautloft, 2. J/88, Avila, Spanien, Herbst 1936
  • Heinkel He 51 C-1, Kennung 2.78, Pilot Adolf Galland, 3. J/88, Calamocha, Spanien, Frühjahr 1938
  • Heinkel He 51 B-1, Kennung 2.64, Pilot Harro Harder, 1. /J88, Brunete, Spanien, Juli 1937
  • Heinkel He 51 B-1, Kennung 2.102, Pilot Stabsarzt Dr. Heinrich Neumann, San/88, Spanien 1938



  • Messerschmitt Bf 109 E-1, Kennung 6.119, Pilot Oblt. Siebelt Reents, 1. J/88, Leon, Spanien, Frühjahr 1939
  • Messerschmitt Bf 109 E-3, Kennung 6.123, Pilot Oblt. Hans Schmoller-Haldy, 3. J/88, Spanien 1938
  • Messerschmitt Bf 109 E-3, Kennung 6.107, Katalonien, Frühjahr 1939
  • Messerschmitt Bf 109 E-3, Kennung 6.109, Pilot Lt. Kurt Sochatzy, 3. J/88, Frühjahr 1939
Stärken:
  • Aktuell das beste Modell einer He 51 in 1:48
  • Sehr gut detailliertes Modelle der Bf 109
Schwächen:
  • Grobe Detaillierung der Abgasrohre der He 51
  • Nur über Umweg verfügbarer Verspannungsplan der He 51
Anwendung: Nicht für Modellbaueinsteiger zu empfehlen.

Fazit:

Sehr empfehlenswert!

Weitere Infos:

Anmerkungen:

Das Set auf der Homepage von Eduard sowie die zugehörige Anleitung erreicht ihr über folgende Links:

Die fehlende Bauanleitung für die Verspannungsdrähte gibt es hier

Diese Besprechung stammt von Bernd Heller - 17. Mai 2016
