Messerschmitt Bf 109 E-3

der Schweizer Fliegertruppe

von Helmut Dominik (1:32 Matchbox)

Zum Original

Messerschmitt (*DB = Daimler Benz) Me-109 E-3 der Schweizer Fliegertruppe (heute Luftwaffe)

* Die Bezeichnung "Bf" wurde in der Schweiz nicht verwendet. Es wurde bei den Me-109 Flugzeugen zwischen dem Jumo "Dora" (Me-109 D) und Daimler Benz "Emil" (Me-109 E) Motor unterschieden.

Entwicklungsfirma: Messerschmitt AG, Augsburg, D
Hersteller: Messerschmitt Flugzeugbau, Regensburg, D
Baujahr: 1939
Verwendungszweck: Kampfflugzeug
Besatzung: 1 Pilot
In der Schweiz im Einsatz von 1939 bis 1948
Anzahl beschaffter Flugzeuge: 89
Immatrikulation: J-311 bis J-390 original, J-391 Zusammenbau aus vorhandenen Einzelteilen, J-392 bis J-399 schweizer Lizenzbau.

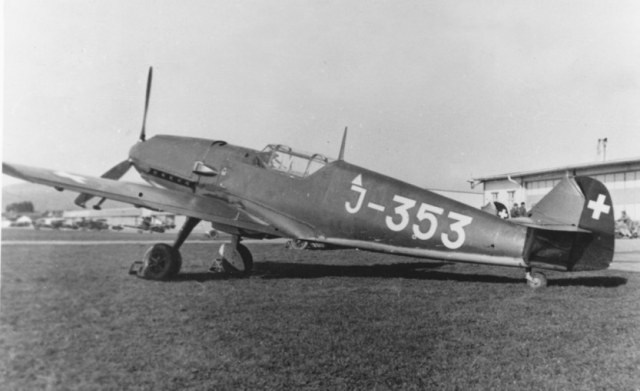

J-353 der Schweizer Fliegertruppe, (Fl Kp 21), Frühjahr 1940

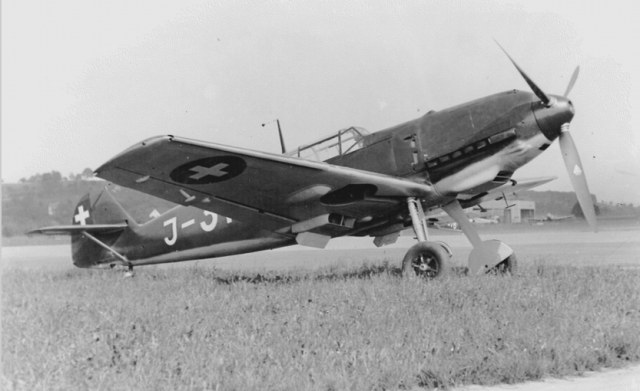

Die J-313 kurz nach der Ablieferung in Dübendorf 1939, noch ohne Waffen

Die Schweizer Messerschmitt wurden alle ohne Bewaffnung und Funkgeräte geliefert, so dass umfangreiche Umbaumaßnahmen nötig waren, um sie zu bewaffnen und mit Funk auszustatten. Es wurde auch ein neuer Propeller entwickelt, welcher der Bf 109 E-3 zu besseren Leistungen verhalf.

2 Fl-MG 29, Schussbahn durch Propellerebene und 2 FF-K Oerlikon Kanonen in den Tragflächen

Technische Daten

Bauart: freitragender Tiefdecker, Ganzmetall
Gewichte: Rüstgewicht 1855 kg, max. Abfluggewicht 2585 kg
Triebwerk: Daimler-Benz DB-601 Aa Baureihe 1, Hubvolumen 33,0 Liter, Nennleistung 1100 PS bei 2500 U/ min.
Ausrüstungen: Fallschirm, Einziehfahrwerk, Radbremsen, Vorflügel, Landeklappen, Sauerstoff-, Funk- und Signalraketen-Anlage.
Bewaffnung: 2 Fl-MG 29, Schussbahn durch Propellerebene, Schussauslösung mit Motor synchronisiert; 2 FF-K Oerlikon Kanonen in den Tragflächen, Bomben, Raketen.

Flugleistungen

Ve max. horizontal: 570 km/h
Max. Steigleistung: 14,00 m/s
Dienstgipfelhöhe: 10100 m ü. M.
Flugdauer: 1 Std. 45 Min.
Reichweite: 600 km

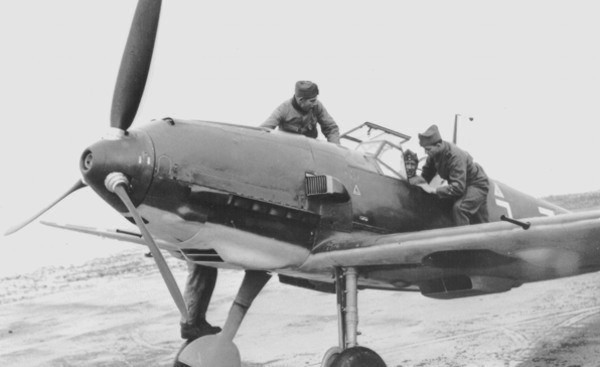

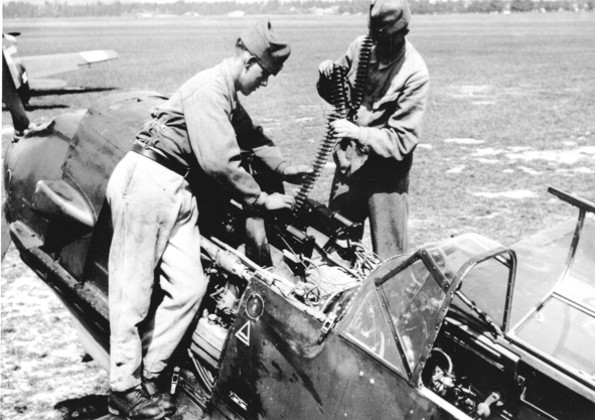

Aufmunitionieren der 2 Fl-MG 29

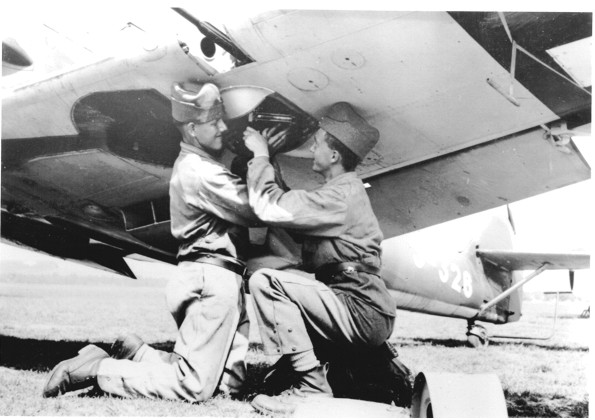

Einsetzen einer Munitionstrommel bei einer der 2 FF-K Oerlikon Kanonen in den Tragflächen

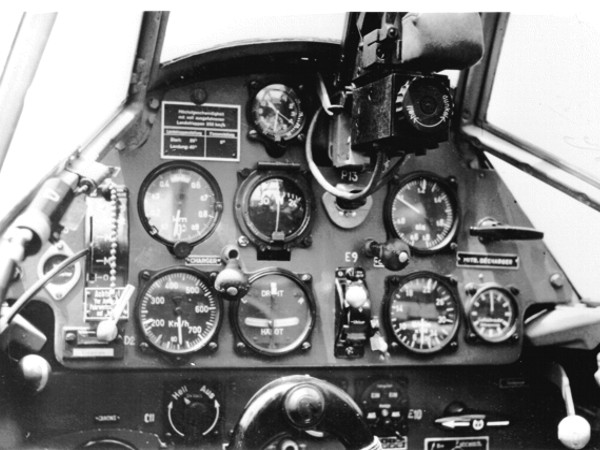

Cockpit Schweizer Me-109 E-3

Nach neunjährigem Einsatz in den Staffeln musste die gesamte Serie neuerem und leistungsfähigerem Flugmaterial weichen, worauf auf 1948 alle Messerschmitt Bf-109 E-3 außer Betrieb gesetzt wurden.

Flieger-Flab-Museum Dübendorf

Die Me-109 E-3 „Emil“ J -355 steht heute im Flieger-Flab-Museum in Dübendorf

Bausatz Matchbox Me-109 E-3 in 1:32

Der Bausatz stammt aus den 70er Jahren, wo Matchbox noch sehr verbreitet war. Ich habe damit eine schweizer Messerschmitt BF-109 E-3 aus dem Jahre 1939 nachgebaut.

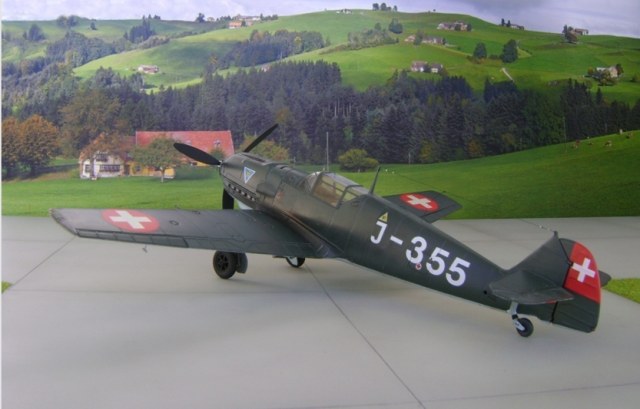

Messerschmitt Bf 109 E-3

Wie bei Matchbox üblich sind die Gravuren etwas zu tief geraten, aber alle am richtigen Platz. Damit sich der Bausatz in seiner damaligen Ausprägung präsentiert, habe ich die Originalgravuren am Modell nicht verändert.

Der Bausatz beinhaltet auch ein detailliertes Cockpit und einen Daimler Benz DB-601 Motor.

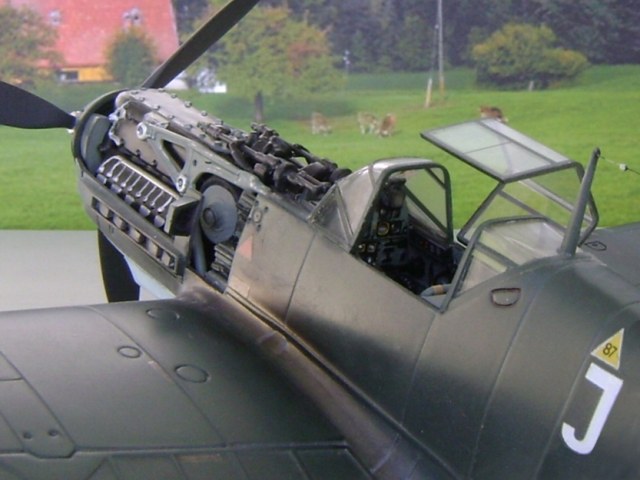

Daimler Benz DB-601 Motor vom Bausatz mit 2 Fl-MG 29

Leider entspricht die Kanzel des Bausatzes nicht der schweizer Version und muss selbst neu angefertigt werden.

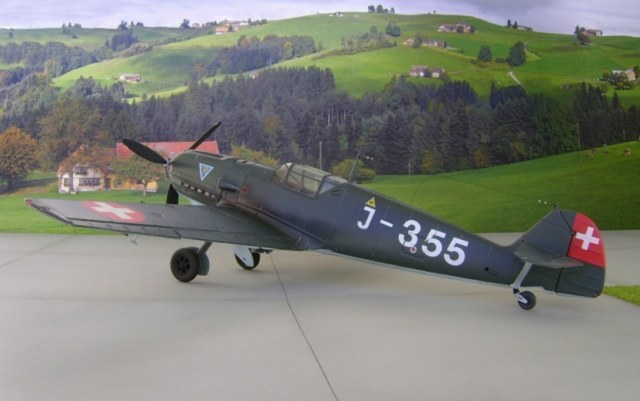

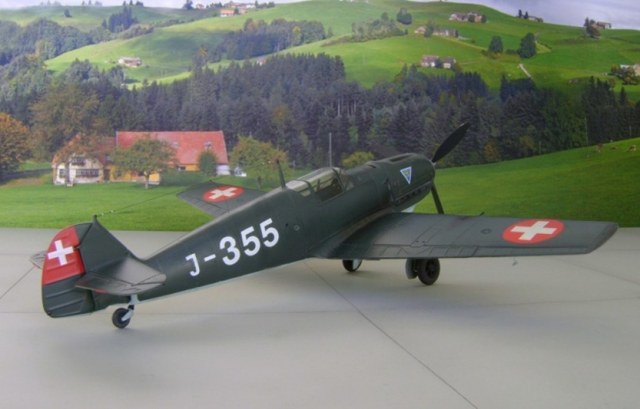

Messerschmitt Bf 109 E-3

Farben

Bemalt wurde die schweizer BF-109 E-3 in den RLM-Farben 71/65 Dunkelgrün/Hellblau von Gunze. Im Cockpit und beim Fahrwerk kam RLM 02 zur Anwendung. Für das Rot am Seitenruder verwendete ich das Feuerrot seidenmatt 330 von Revell.

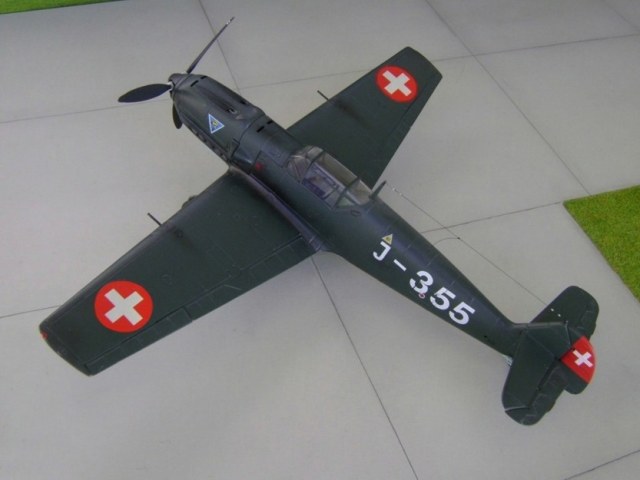

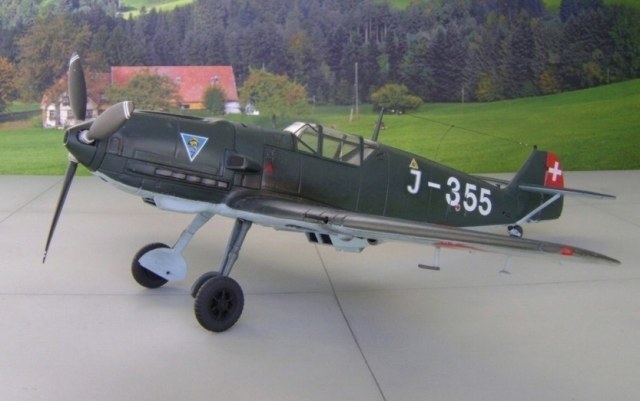

Messerschmitt Bf 109 E-3
