Plastikmodellbau Online-Kurs für Anfänger VI.

Bauanleitung / Instruction Manual

von Thomas Lutz

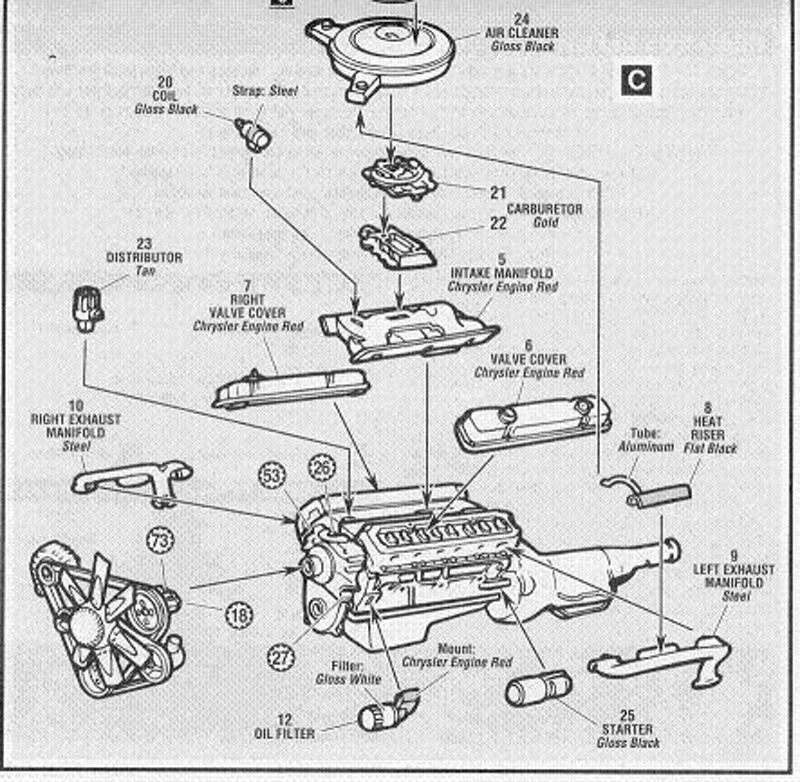

Bausätze, Modelle und Formenbau im Plastikmodellbau haben sich im Laufe der Jahrzehnte weiterentwickelt. Das gilt ganz Besonders auch für die dem Bausatz beiliegenden Bauanleitungen. Die Bauanleitung dient im Wesentlichen dazu, dem Modellbauer mit Risszeichnungen und Bildern zu zeigen, wie die Bauteile an welcher Stelle zusammengebaut werden.

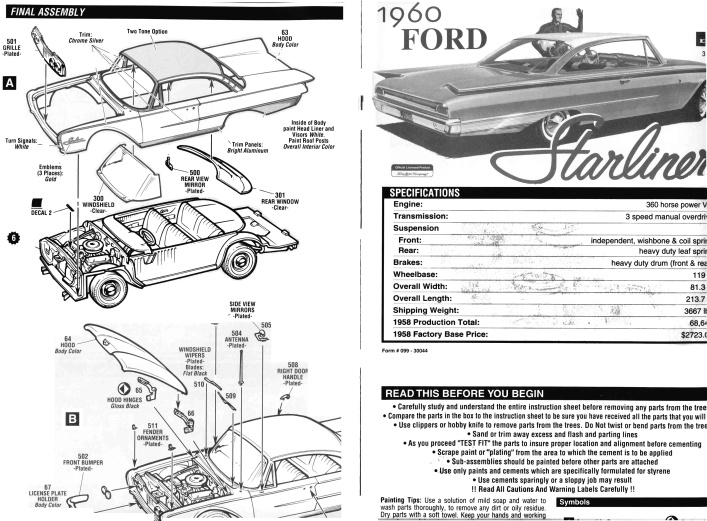

Die Dokumente bei Revell USA und Revell-Monogram enthielten neben den Zeichnungen noch Texte und Hintergrundinformationen zu den Autos, bei Motorsportmodellen auch zu den Fahrern, Teams und Saisons sowie technische Daten der Vorbilder. Tipps für den Zusammenbau, Warnhinweise und eine Farbtabelle waren in Englisch und Französisch für Kunden in USA und Kanada. Auf der letzten Seite waren die Abbildungen für die Positionierung der Abziehbilder.

Bauanleitung vergangener Jahre von Revell Germany, Italeri, Heller und anderer Hersteller in Europa waren noch in sechs Sprachen verfasst. Mittlerweile hat der EU-Wahnsinn auch in die Bauanleitungen Einzug gehalten, die Texte in 21 Sprachen enthalten. Auch ein Grund dafür, warum die neuen BA´s von Revell Germany keine Faltblätter mehr sind, sondern fast schon ein kleines Buch.

Beispielsweise besteht die Bauanleitung des Revell Porsche 934 RSR aus imposanten 19 Seiten, farbig gedruckt auf Glanzpapier. Damit ist das Dokument zwar sehr umfangreich und informativ, aber weder nachhaltig noch umweltfreundlich. Auf der ersten Innenseite sind viele Tipps und Hinweise, wie sie auch in unserem Onlinekurs zu finden sind, wie beispielsweise eine Abbildung der Werkzeuge für die Grundausstattung, wie man mit einem Cuttermesser arbeitet oder wie man Farben umrührt.

Die nächsten vier Seiten sind Tipps und Farbangaben, für jeden Abschnitt wieder in jeweils 21 Sprachen. Auf den nächsten beiden Seiten sind die Gießäste abgebildet. Mit diesen Abbildungen kann man die Vollständigkeit des Bausatzes prüfen - wie im Teil III des Onlinekurses bereits beschrieben.

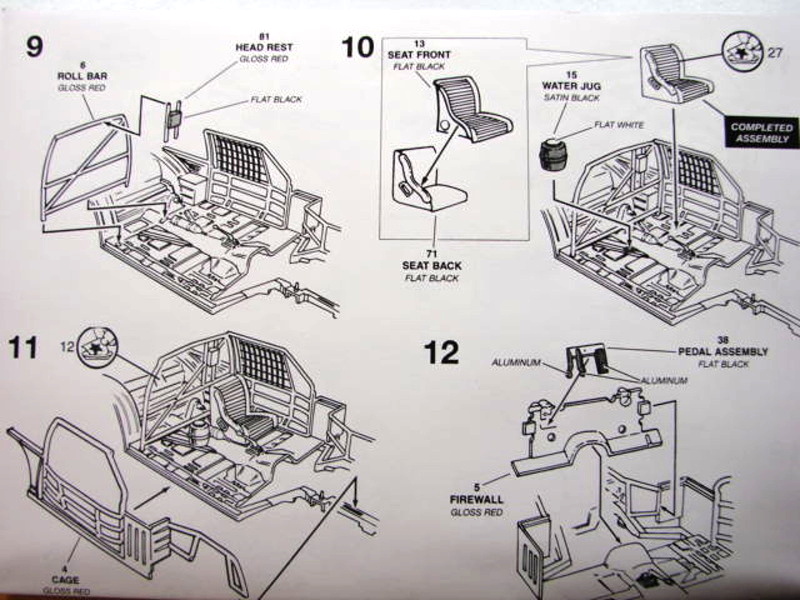

Auf den Seiten 8 bis 17 ist dann der Zusammenbau der Bauteile und Baugruppen in 56 Baustufen abgebildet. In jedem Abschnitt sind Angaben, ob bemalt und / oder geklebt wird. Die Baustufen sind nach Baufortschritt aufeinander aufgebaut. Die Abbildungen sind sehr deutlich und genau gehalten und lassen keine Fragen offen. Wer sich an den Ablauf hält, wird keine Probleme beim Zusammenbau haben.

In der Bausatzbesprechung des Mercedes AMG, bei der die Bauanleitung wie beim Porsche ist, hat Frank Richter Bauteile, Gießäste und Bauanleitung sehr schön beschrieben - in Modellversium hier zu sehen.

Fehler in Bauanleitungen sind äußerst selten, kommen aber doch vor. In aller Regel kann man aber den Bauanleitungen vertrauen.

Ein Tipp: Bei einem Modell, bei dem die Scheiben von außen eingesetzt werden sollte man, egal in welcher Baustufe der Bauanleitung der Einbau beschrieben ist, die Scheiben möglichst als einen der letzten Montageschritte einsetzen. Bei der „Hochzeit“ von Chassis und Karosserie kann es schon mal vorkommen, dass etwas klemmt, hakt oder widerspenstig ist - und sind die Scheiben dann schon eingebaut, springen sie gerne wieder raus.
